歡迎訪問立宏安全設備工程（上海）有限公司官方網站！

當前位置：首頁 > S工業安全產品 > 安全傳感器 > 安全光柵 > LE2系列安全光幕

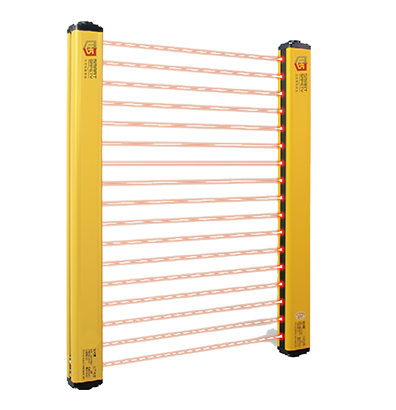

LE2系列安全光幕

·全部采用進口器件，質量可靠

·采用抗震抗干擾設計，適合用于震動較大及干·擾較明顯的場合

·線同步掃描模式，比光同步抗電磁干擾效果更好

·出線航空插頭模式，更方便安裝

·完善的自檢:同步自檢、元器件擊穿自檢、光電·轉化過程自檢等一列自檢

▊規格型號表

光軸間距10mm，分辨率15mm
型號	分辨率（mm）	點數	保護高度（mm）	總長度（mm）
LE2-15-80	15	8	80	179
LE2-15-120	15	12	120	219
LE2-15-160	15	16	160	259
LE2-15-200	15	20	200	299
LE2-15-240	15	24	240	339
LE2-15-280	15	28	280	379
LE2-15-320	15	32	320	419
LE2-15-360	15	36	360	459
LE2-15-400	15	40	400	499
LE2-15-440	15	44	440	539
LE2-15-480	15	48	480	579
LE2-15-520	15	52	520	619
LE2-15-560	15	56	560	659
LE2-15-600	15	60	600	699
LE2-15-640	15	64	640	739
LE2-15-680	15	68	680	779
LE2-15-720	15	72	720	819
LE2-15-760	15	76	760	859
LE2-15-800	15	80	800	899
LE2-15-840	15	84	840	939
LE2-15-880	15	88	880	979
LE2-15-920	15	92	920	1019
LE2-15-960	15	96	960	1059
LE2-15-1000	15	100	1000	1099
LE2-15-1040	15	104	1040	1139
LE2-15-1120	15	112	1120	1228
LE2-15-1200	15	120	1200	1308
LE2-15-1280	15	128	1280	1388
LE2-15-1360	15	136	1360	1468
LE2-15-1440	15	144	1440	1548
LE2-15-1520	15	152	1520	1628
LE2-15-1600	15	160	1600	1708
LE2-15-1680	15	168	1680	1788
LE2-15-1760	15	176	1760	1868
LE2-15-1840	15	184	1840	1948
LE2-15-1920	15	192	1920	2028
LE2-15-2000	15	200	2000	2108
LE2-15-2080	15	208	2080	2188
LE2-15-2160	15	216	2160	2268
LE2-15-2240	15	224	2240	2348
LE2-15-2320	15	232	2320	2428
LE2-15-2400	15	240	2400	2508
LE2-15-2480	15	248	2480	2588
LE2-15-2560	15	256	2560	2668
LE2-15-2640	15	264	2640	2748
LE2-15-2720	15	272	2720	2828
LE2-15-2800	15	280	2800	2908
LE2-15-2880	15	288	2880	2988
LE2-15-2960	15	296	2960	3068
LE2-15-3040	15	304	3040	3148
LE2-15-3120	15	312	3420	3228
LE2-15-3200	15	320	3200	3308
LE2-15-3280	15	328	3280	3388
LE2-15-3360	15	336	3360	3468
LE2-15-3440	15	344	3440	3548
LE2-15-3520	15	352	3520	3628
LE2-15-3600	15	360	3600	3708
LE2-15-3680	15	368	3680	3788
LE2-15-3760	15	376	3760	3868
LE2-15-3840	15	384	3840	3948
LE2-15-3920	15	392	3920	4028

光軸間距20mm，分辨率25mm
型號	分辨率（mm）	點數	保護高度（mm）	總長度（mm）
LE2-25-80	25	4	80	179
LE2-25-120	25	6	120	219
LE2-25-160	25	8	160	259
LE2-25-200	25	10	200	299
LE2-25-240	25	12	2400	339
LE2-25-280	25	14	280	379
LE2-25-320	25	16	320	419
LE2-25-360	25	18	360	459
LE2-25-400	25	20	400	499
LE2-25-440	25	22	440	539
LE2-25-480	25	24	480	579
LE2-25-520	25	26	520	619
LE2-25-560	25	28	560	659
LE2-25-600	25	30	600	699
LE2-25-640	25	32	640	739
LE2-25-680	25	34	680	779
LE2-25-720	25	36	720	819
LE2-25-760	25	38	760	859
LE2-25-800	25	40	800	899
LE2-25-840	25	42	840	939
LE2-25-880	25	44	880	979
LE2-25-920	25	46	920	1019
LE2-25-960	25	48	960	1059
LE2-25-1000	25	50	1000	1099
LE2-25-1040	25	52	1040	1139
LE2-25-1120	25	56	1120	1228
LE2-25-1200	25	60	1200	1308
LE2-25-1280	25	64	1280	1388
LE2-25-1360	25	68	1360	1468
LE2-25-1440	25	72	1440	1548
LE2-25-1520	25	76	1520	1628
LE2-25-1600	25	80	1600	1708
LE2-25-1680	25	84	1680	1788
LE2-25-1760	25	88	1760	1868
LE2-25-1840	25	92	1840	1948
LE2-25-1920	25	96	1920	2028
LE2-25-2000	25	100	2000	2108
LE2-25-2080	25	104	2080	2188
LE2-25-2160	25	108	2160	2268
LE2-25-2240	25	112	2240	2348
LE2-25-2320	25	116	2320	2428
LE2-25-2400	25	120	2400	2508
LE2-25-2480	25	124	2480	2588
LE2-25-2560	25	128	2560	2668
LE2-25-2640	25	132	2640	2748
LE2-25-2720	25	136	2720	2828
LE2-25-2800	25	140	2800	2908
LE2-25-2880	25	144	2880	2988
LE2-25-2960	25	148	2960	3068
LE2-25-3040	25	152	3040	3148
LE2-25-3120	25	156	3120	3228
LE2-25-3200	25	160	3200	3308
LE2-25-3280	25	164	3280	3388
LE2-25-3360	25	168	3360	3468
LE2-25-3440	25	172	3440	3548
LE2-25-3520	25	176	3520	3628
LE2-25-3600	25	180	3600	3708
LE2-25-3680	25	184	3680	3788
LE2-25-3760	25	188	3760	3868
LE2-25-3840	25	192	3840	3948
LE2-25-3920	25	196	3920	4028

光軸間距40mm，分辨率50mm
型號	分辨率（mm）	點數	保護高度（mm）	總長度（mm）
LE2-50-80	50	2	80	179
LE2-50-160	50	4	160	259
LE2-50-240	50	6	240	339
LE2-50-320	50	8	320	419
LE2-50-400	50	10	400	499
LE2-50-480	50	12	480	579
LE2-50-560	50	14	560	659
LE2-50-640	50	16	640	739
LE2-50-720	50	18	720	819
LE2-50-800	50	20	800	899
LE2-50-880	50	22	880	979
LE2-50-960	50	24	960	1059
LE2-50-1040	50	26	1040	1139
LE2-50-1120	50	28	1120	1228
LE2-50-1200	50	30	1200	1308
LE2-50-1280	50	32	1280	1388
LE2-50-1360	50	34	1360	1468
LE2-50-1440	50	36	1440	1548
LE2-50-1520	50	38	1520	1628
LE2-50-1600	50	40	1600	1708
LE2-50-1680	50	42	1680	1788
LE2-50-1760	50	44	1760	1868
LE2-50-1840	50	46	1840	1948
LE2-50-1920	50	48	1920	2028
LE2-50-2000	50	50	2000	2108
LE2-50-2080	50	52	2080	2188
LE2-50-2160	50	54	2160	2268
LE2-50-2240	50	56	2240	2348
LE2-50-2320	50	58	2320	2428
LE2-50-2400	50	60	2400	2508
LE2-50-2480	50	62	2480	2588
LE2-50-2560	50	64	2560	2668
LE2-50-2640	50	66	2640	2748
LE2-50-2720	50	68	2720	2828
LE2-50-2800	50	70	2800	2908
LE2-50-2880	50	72	2880	2988
LE2-50-2960	50	74	2960	3068
LE2-50-3040	50	76	3040	3148
LE2-50-3120	50	78	3120	3228
LE2-50-3200	50	80	3200	3308
LE2-50-3280	50	82	3280	3388
LE2-50-3360	50	84	3360	3468
LE2-50-3440	50	86	3440	3548
LE2-50-3520	50	88	3520	3628
LE2-50-3600	50	90	3600	3708
LE2-50-3680	50	92	3680	3788
LE2-50-3760	50	94	3760	3868
LE2-50-3840	50	96	3840	3948
LE2-50-3920	50	98	3920	4028

▊型號說明


說明：1、光柵默認輸出方式為PNP；可在型號后加-N，選配NPN輸出方式

2、光柵默認檢測距離A型：0~5米；可在型號后可加-B，選配B型:15米以上

▊技術參數

檢測距離		0.1~15m(15米以上需定制)
光軸間距		10mm	20mm	40mm
最小檢測物體大小		不透明物體Φ15mm，Φ25mm，Φ50mm
電源電壓		繼電器輸出型[AC220V]，晶體管輸出型[DC24±10%]
控制輸出(OSSD)		PNP輸出型最大源電流:100mA
		NPN輸出型最大流入電流:100mA
		繼電器輸出型最大流過電流:250V 5A 30V 5A
		[晶體管輸出型]剩余電壓:2.5V以下
		[晶體管輸出型]漏電流:200uA以下
工作模式(輸出動作)		所有光軸入光時ON 1光軸以上遮光時OFF(光幕內部異常及同步信號異常時OFF)
保護電路(短路保護)		配備
防干擾功能		配備
反應時間		< 15ms
環境性能	保護構造	IP65
	使用環境溫度	-10~+55℃(注意不可結露、結冰)、保存時:-25~+60℃
	使用環境濕度	20%~85%RH、保存時:20%~85%RH
	使用環境照度	白熾燈:受光面照度10000LUX以下
	耐電壓	AC1,000V1分鐘有電部分全部與外殼之間
	絕緣電阻	100MQ以上，基于DC500V的高阻表，有電部分全部與外殼之間
	耐振動	頻率10~55Hz多振幅0.75mmX，Y和Z方向各2小時
	耐沖擊	加速度300m/s2X，Y和Z方向各3次

▊

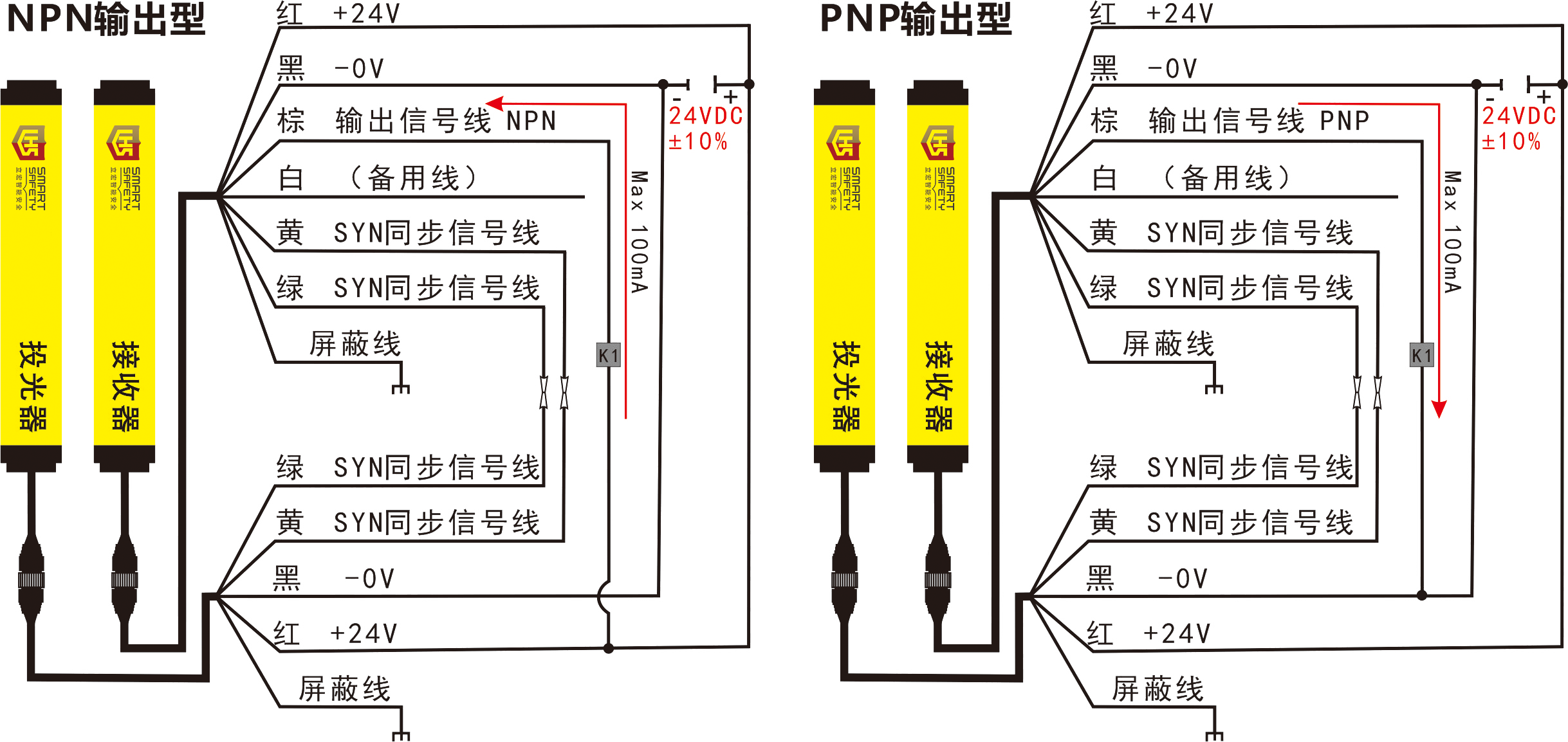

接線圖


注：綠線短接綠線，黃線短接黃線，不可接錯。短接完成需要與其他物體或線纜絕緣。

白色備用線，針對于特別定制款（無下面定制要求的請忽視白色線）：

1. 定制兩路輸出信號用作于第二路輸出信號線。

如果一路常閉一路常開{棕線常閉；白線常開}

2. 定制帶手動復位功能的用作于手動復位線。

二級光柵接302示意圖


▊指示燈說明

	投光器		接收器
	紅燈	1，電源指示：常亮表示有電；不亮表示無電。 2，閃爍表示同步線斷開，請短接同步線（黃線或綠線）	紅燈	亮紅燈表示有遮擋，閃爍表示光沒對好。
			綠燈	綠燈亮表示無遮擋，滅表示有遮擋物。
			黃燈	黃燈需校對投光器與接收器，需對準。

▊安裝方式


▊產品尺寸圖

產品尺寸圖2.png 支架尺寸圖.png
