      D3SL-Y 系列截留鑰匙安全門聯鎖



      ?是工業安全領域的有效解決方案。同時其基于模塊化的設計原理，使得立宏安全聯鎖可以更靈活和簡便地構造聯鎖系統解決方案
      ?在傳統的安全門開關以及電磁安全門鎖上可以集成內部釋放 /授權鑰匙 / 安全鑰匙以及急停按鈕等功能
      ?在任何惡劣以及危險操作環境中確保應用的可靠性的同時，仍然可以滿足安全等級為 SIL3（EN/IEC62061）和 PLe（IS013849-1）的應用
      ?通過了 TUV 安全認證，被廣泛的應用于冶金，汽車，食品飲料等行業

      ▊
      產品選型表
      圖片
      配件名稱及參數

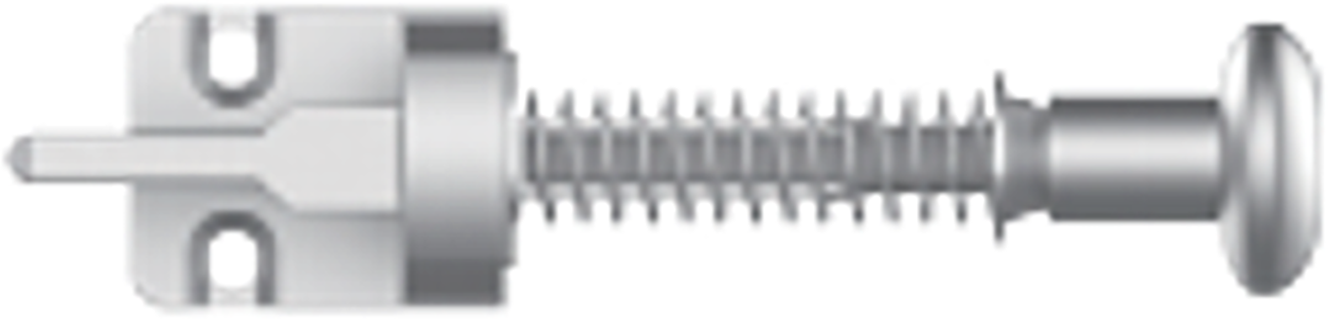

      配件 1：鎖頭與鎖柄
      可以適用于鉸鏈門或平移門的應用
      不銹鋼鑄件材質
      承受力：2500N

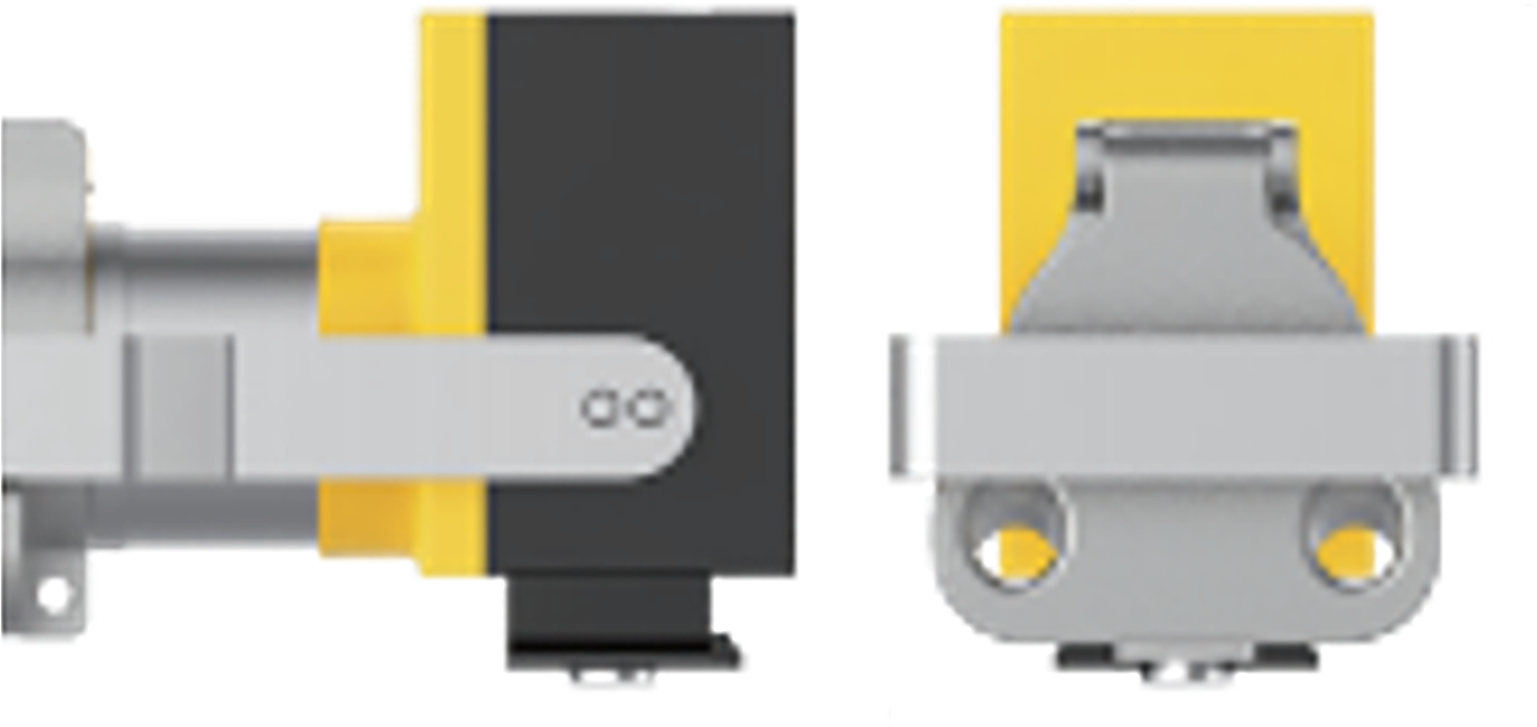

      配件 2：安全鑰匙適配器
      該裝置能確保安全鑰匙未歸位的情況下，機器 / 設備不可以被意外重啟。能防止操作人員被意外鎖在防護區內
      可與其他安全鑰匙適配器一起疊加或組合使用（多人作業）
      可以與立宏聯鎖系列產品同時集成一個聯鎖系統
      一個安全門上最多可選用 5 把安全鑰匙適配器

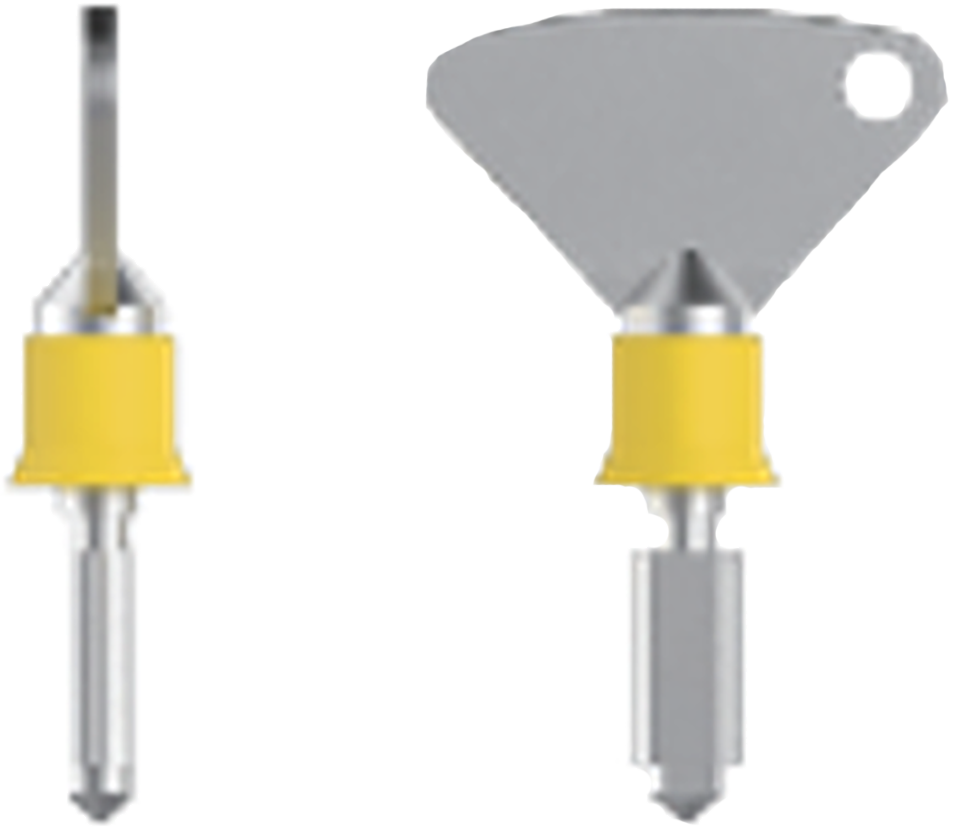

      配件 3：安全門截留鑰匙
      編碼能力多達 200000 種不同組合
      可配有萬能鎖芯
      提供刻字服務

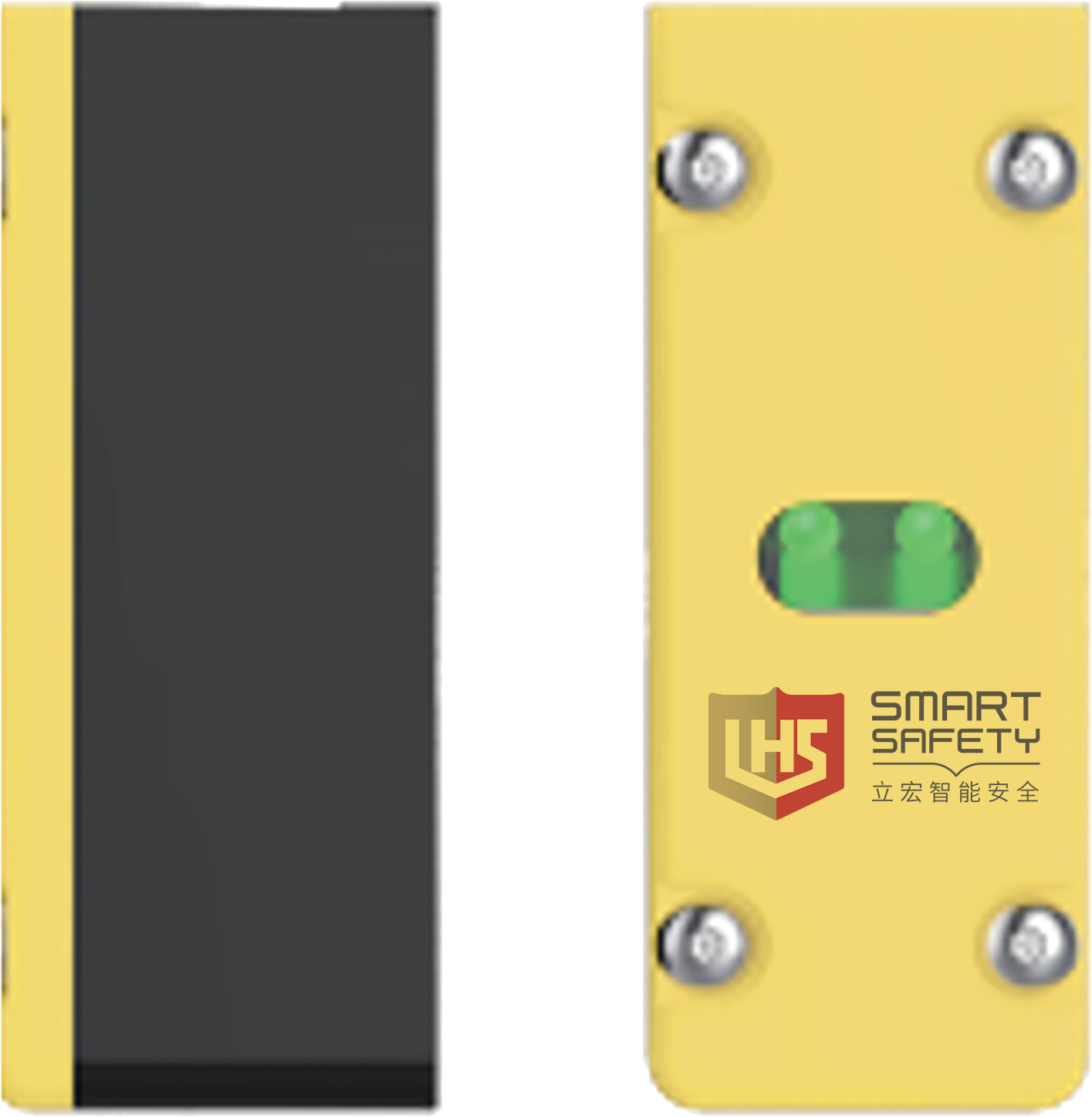

      配件 4：安全門開關鎖體
      雙安全回路用來實現機器運行與安全門的聯鎖
      適用于需要頻繁進出并且無需停止時間的機器
      非電磁線圈控制
      指示燈可辨別安全門的狀態
      提供內部接線端子、快捷電纜、安全總線接口
      控制電壓
      24VAC/DC
      48VAC/DC

      ▊
      技術參數
      材質
      鋅合金 BSEN 12844標準
      不銹鋼 BS3146 標準
      表面噴漆
      光澤的聚酯粉末涂層
      顏色
      紅色，黑色，不銹鋼
      防水等級
      IP67
      操作力
      0.5N
      鎖定力
      2500N
      機械部分壽命
      ＞1000000次
      適用溫度
      -5℃到 +40℃
      主開關
      正極斷開
      控制電流
      3A
      開關電壓
      48V
      開關觸點
      4NC/2NO,2NC/1NO,2NO/2NC
      觸點材質
      90%銀，10%鎳

      ▊
      技術描述
      該產品配置有如下功能：
      ?手柄式鎖舌+鎖頭：集成操作手柄，無需額外安裝門把手，允許防護門的偏移或變形，鎖頭朝向可在4個90°的方向進行調整
      ?安全門開關鎖體： 提供雙安全回路， 提供 LED狀態指示
      ?強制安全鑰匙：拔出安全鑰匙方可解鎖鎖舌，攜帶安全鑰匙進入危險區域內部， 確保設備無法被其他人意外啟動
      狀態指示燈說明：
      ?正常生產時安全門關閉，指示燈不亮
      ?打開安全門后，紅色指示燈亮起

      ▊
      外開 尺寸單位：mm

      ▊電路示意圖
      下圖為鎖舌插入時的電路示意：
      端子定義：
      1、5號端子：安全回路  1，當安全門被打開時，此回路 由常閉變為常開
      2 號端子：24V
      3、7 號端子：安全回路 2，當安全門被打開時，此 回路由常閉變為常開
      4 號端子：0V
      6 號端子：當安全門打開后，此觸點電壓為 24V

      ▊
      應用范例

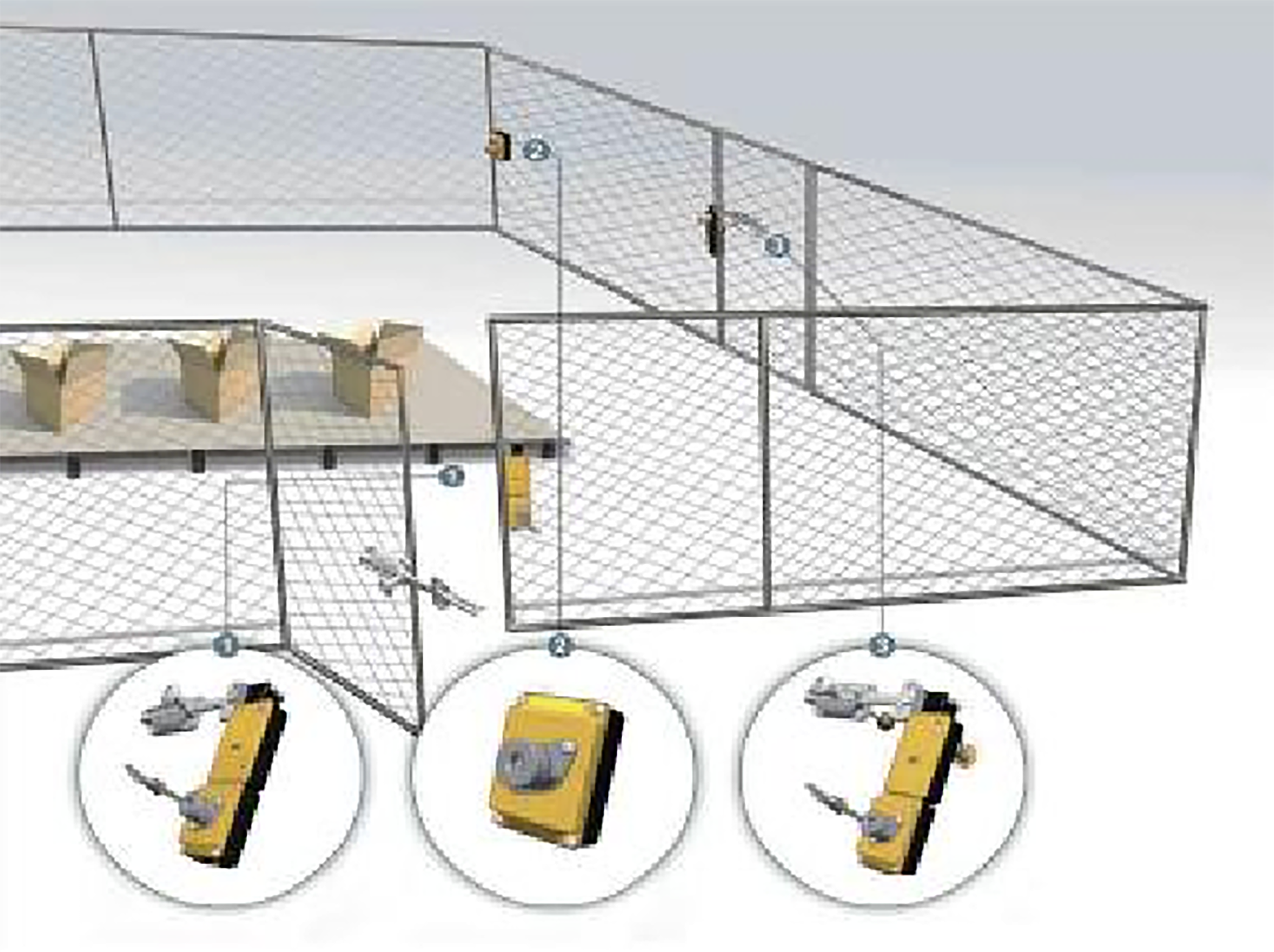

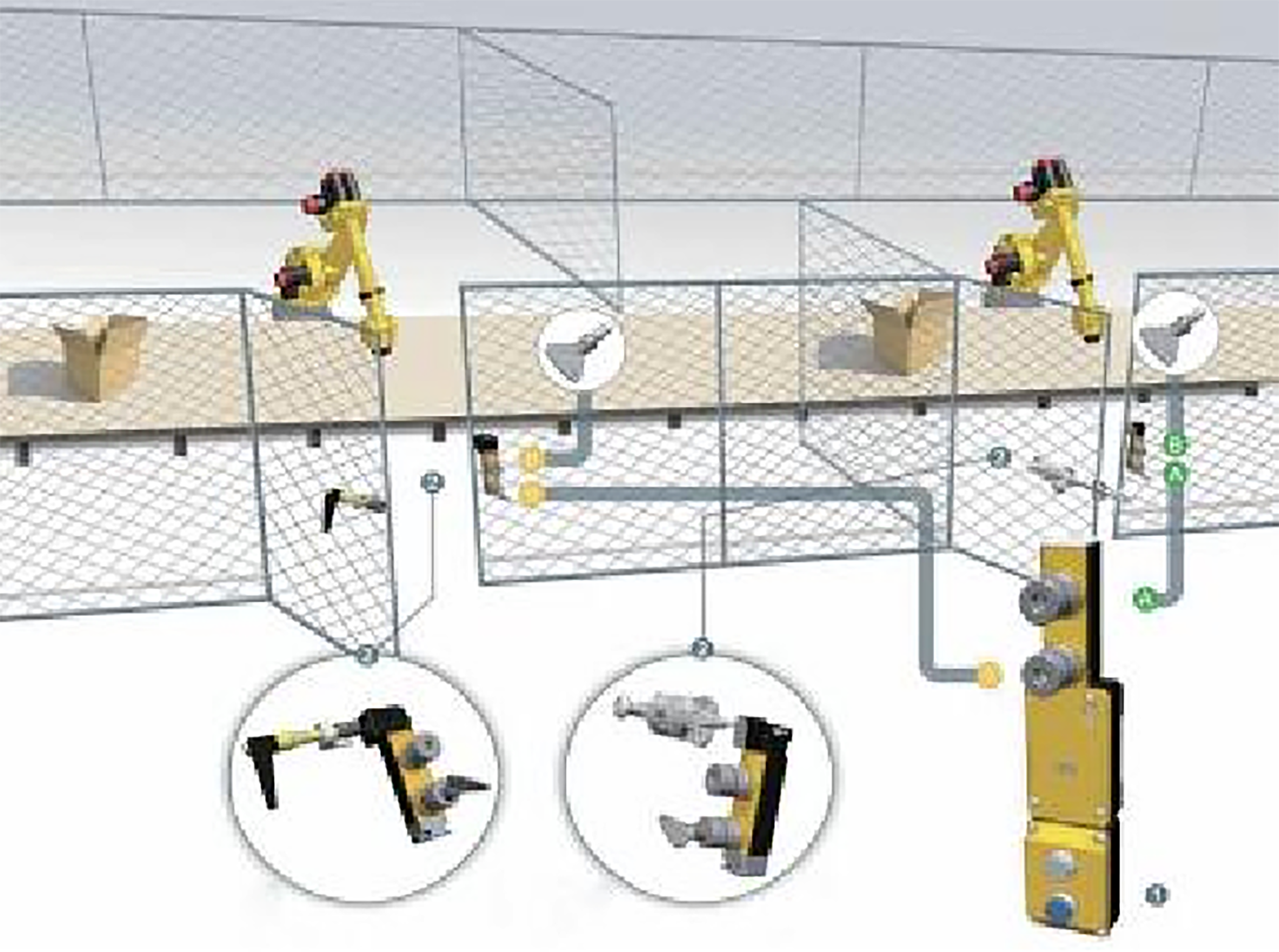

      D3SL-Y系列應用范例 A
      本案例中 D3SL-Y產品為機器人安全防護領域提供了機械電子解決方案。
      1.按下進入命令按鈕， 機器設備停止。 電磁線圈  控制的鎖限定鑰匙只有在防護區或機器處于安全 狀態下才能釋放（黃色 LED指示燈顯示狀態）
      兩把安全鑰匙 A可以拔出，同時在紅色 LED指示燈顯示狀態。
      2.鑰匙 A用來鎖門，此時釋放出安全鑰匙B。鑰匙B作為安全鑰匙帶入防護區內防止人員被鎖入或機器意外重啟。
      反序操作可安全重啟機器。
      D3SL-Y系列應用范例 B
      本案例中具有潛在危險的安全防護區內帶有一調試開關。
      1.轉動并拔出任一POK鑰匙開關上的鑰匙， 機器完成工作循環后停止，此時電磁線圈接通后可進入防護區域。
      操作員可帶安全鑰匙進入防護區域以防 止機器重啟。
      2.將鑰匙插入在防護區內的 POD鑰匙開關，  啟動安全調試模式。
      3.LOK內部釋放裝置可從內部打開防護區域以防止人員被誤鎖入防護區。通過擊打鎖體上的內部  釋放按鈕， 鎖舌從鎖頭中釋放，門可以從內部打開。

      ▊
      常用應用組合
      交換盒
      可根據現場不同的要求，定制
      鑰匙聯鎖開關
      單人操作，取出鑰匙鑰匙旋轉斷能。鑰匙取出后才可以開

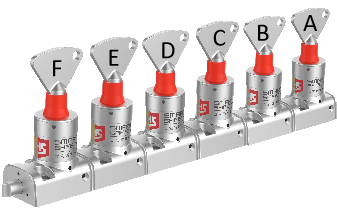

      鑰匙聯鎖開關
      多人操作
      A鑰匙旋轉斷能
      順序取出其他鑰匙，D鑰匙取出才可開關
      選型：
      機械聯鎖開關可根據不同的邏輯方式搭配使用，所以選型時，請聯系相關銷售人員，配合選型
