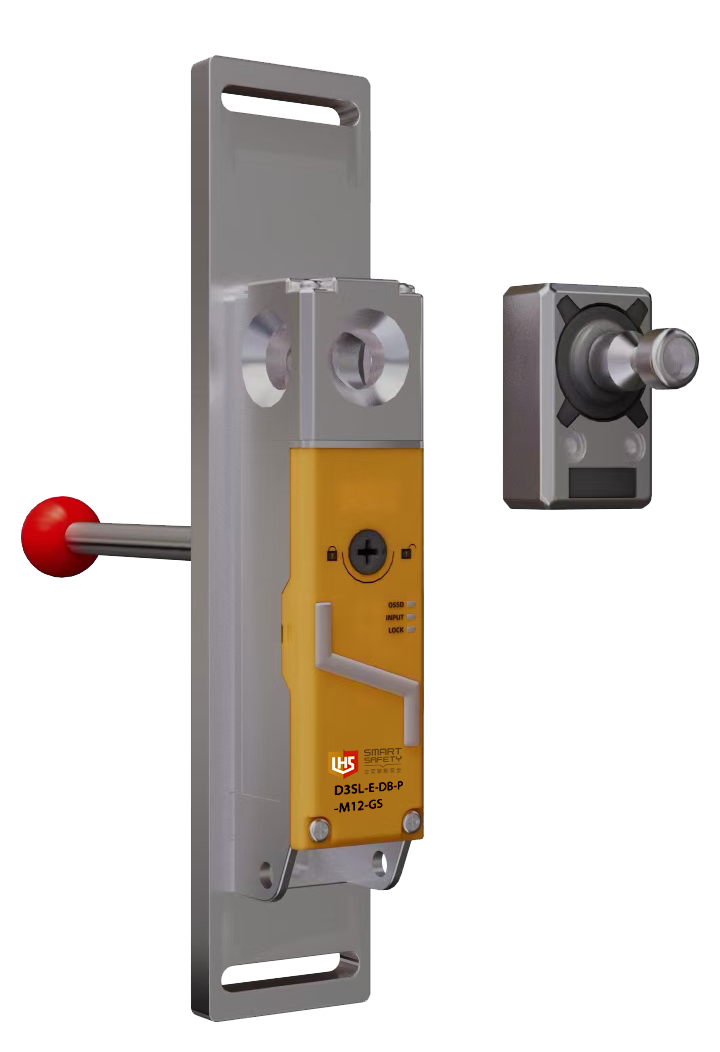

      D3SL-E（GS）RFID電磁鎖定式安全門開關


      ·堅固鎖定：將鎖定部和檢測部分離，重新審視鎖定裝置，大幅提高鎖定時的保持?和耐沖擊性
      ·可視化：主機上的大型指示燈會告知門的開閉及鎖定狀態等，因此還能?上發現門未關的位置
      ·安裝靈活：實現不超過 30 mm鋁框的小型尺寸，主機可直接安裝，無需安裝支架

      ▊
      產品選型表
      鎖定方式
      配置類型
      輸出方式
      引線方式
      線纜長度
      型號
      機械鎖定-上電解鎖
      標準型
      NPN
      直接出線
      3M
      D3SL-E-JB-N-Z3-GS
      5M
      D3SL-E-JB-N-Z5-GS
      10M
      D3SL-E-JB-N-Z10-GS
      M12接
      /
      D3SL-E-JB-N-M12-GS
      PNP
      直接出線
      3M
      D3SL-E-JB-P-Z3-GS
      5M
      D3SL-E-JB-P-Z5-GS
      10M
      D3SL-E-JB-P-Z10-GS
      M12接頭
      /
      D3SL-E-JB-P-M12-GS
      ?功能型
      PNP
      直接出線
      3M
      D3SL-E-JG-P-Z3-GS
      5
      D3SL-E-JG-P-Z5-GS
      10M
      D3SL-E-JG-P-Z10-G
      M12接頭
      /
      D3SL-E-JG-P-M12-GS
      電磁鎖定-斷電解鎖
      標準型
      NPN
      直接出線
      3M
      D3SL-E-DB-N-Z3-GS
      5M
      D3SL-E-DB-N-Z5-GS
      10M
      D3SL-E-DB-N-Z10-GS
      M12接頭
      /
      D3SL-E-DB-N-M12-GS
      PNP
      直接出線
      3M
      D3SL-E-DB-P-Z3-GS
      5M
      D3SL-E-DB-P-Z5-GS
      10M
      D3SL-E-DB-P-Z10-GS
      M12接頭
      /
      D3SL-E-DB-P-M12-GS
      高功能型
      PNP
      直接出線
      3M
      D3SL-E-DG-P-Z3-GS
      5M
      D3SL-E-DG-P-Z5-GS
      10M
      D3SL-E-DG-P-Z10-GS
      M12接頭
      /
      D3SL-E-DG-P-M12-GS

      ▊
      型號說明

      ▊
      配件選型
      類別
      產品圖
      品名
      型號
      執?器
      通用編碼執行器
      DF-K2-GS
      唯?編碼執行器
      DF-K1-GS
      安裝?架
      轉軸用安裝支架
      （適用于向左開的鉸鏈式門、合頁式門）
      D3SL-E-ZJ-JL-L
      轉軸用安裝?架
      （適用于向右開的鉸鏈式門、合頁式門）
      D3SL-E-ZJ-JL-R
      滑動用安裝?架
      （適用于向左開的推拉式門）
      D3SL-E-ZJ-TL-L
      滑動用安裝?架
      （適用于向右開的推拉式門）
      D3SL-E-ZJ-TL-R
      內側安裝支架套件
      D3SL-E-ZJ-NC
      門把手
      執行器支架
      門把手執行器?架右開用
      D3SL-E--ZJ-DH-R
      門把手執行器支架左開用
      D3SL-E-ZJ-DH-L
      M12連接線
      標準型線纜（8針8芯）
      D3SL-E-XL-P88C3-GS
      D3SL-E-XL-P88C5-GS
      D3SL-E-XL-P88C10-GS
      高功能型線纜（12針12芯）
      D3SL-E-XL-P1212C3-GS
      D3SL-E-XL-P1212C5-GS
      D3SL-E-XL-P1212C10-GS
      說明：M12連接線需要單獨選型，請根據需求按表格選擇合適的型號。

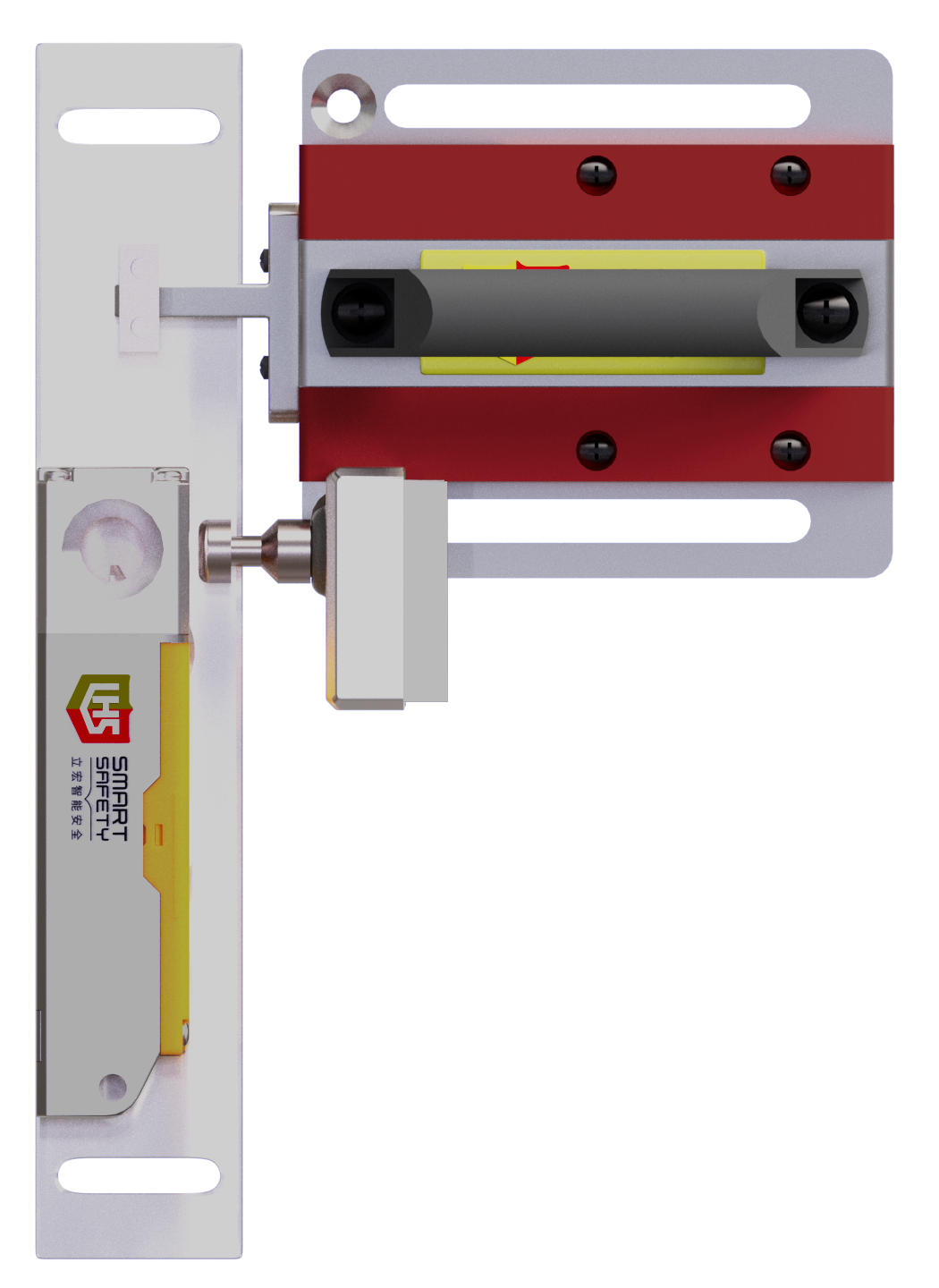

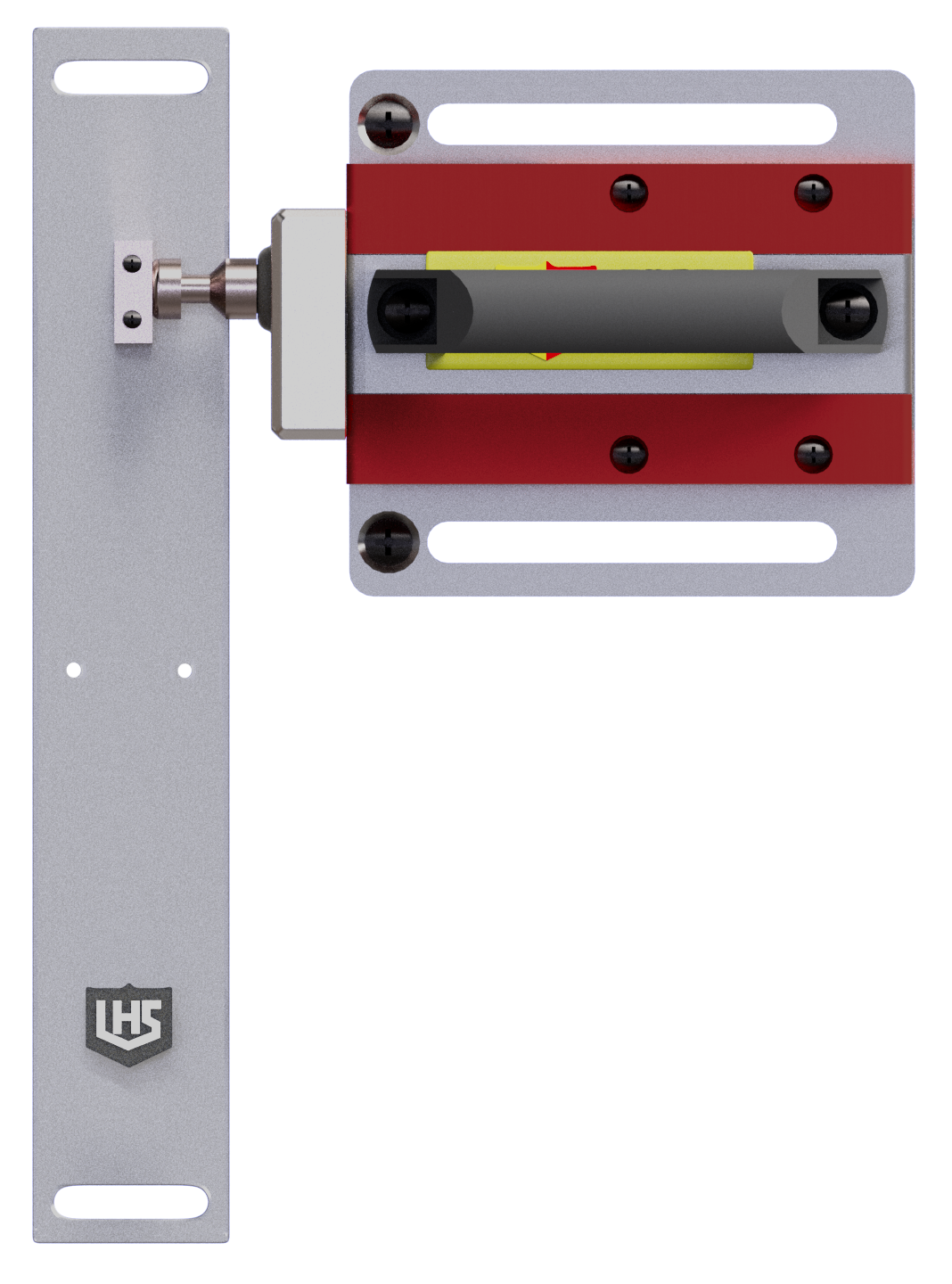

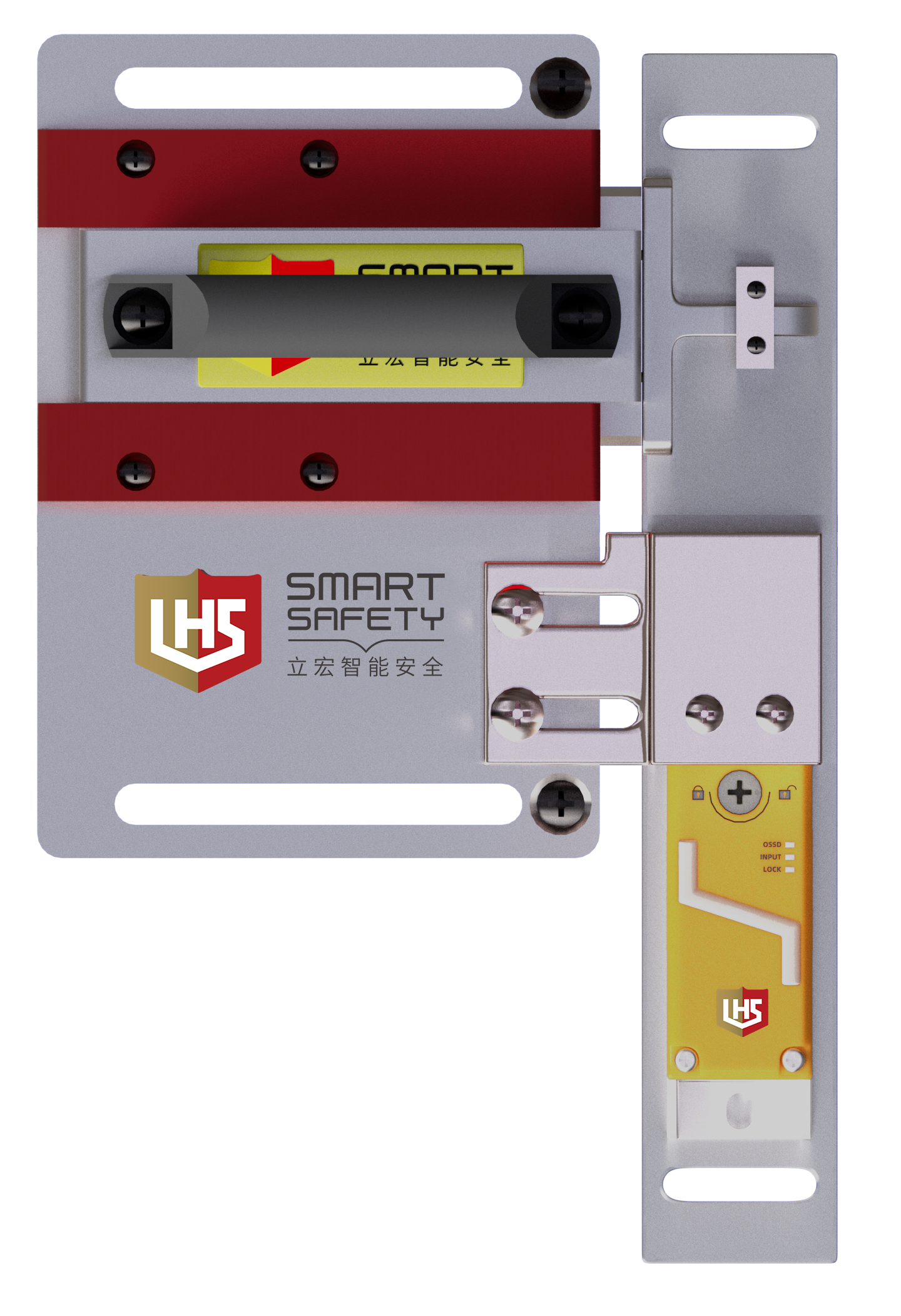

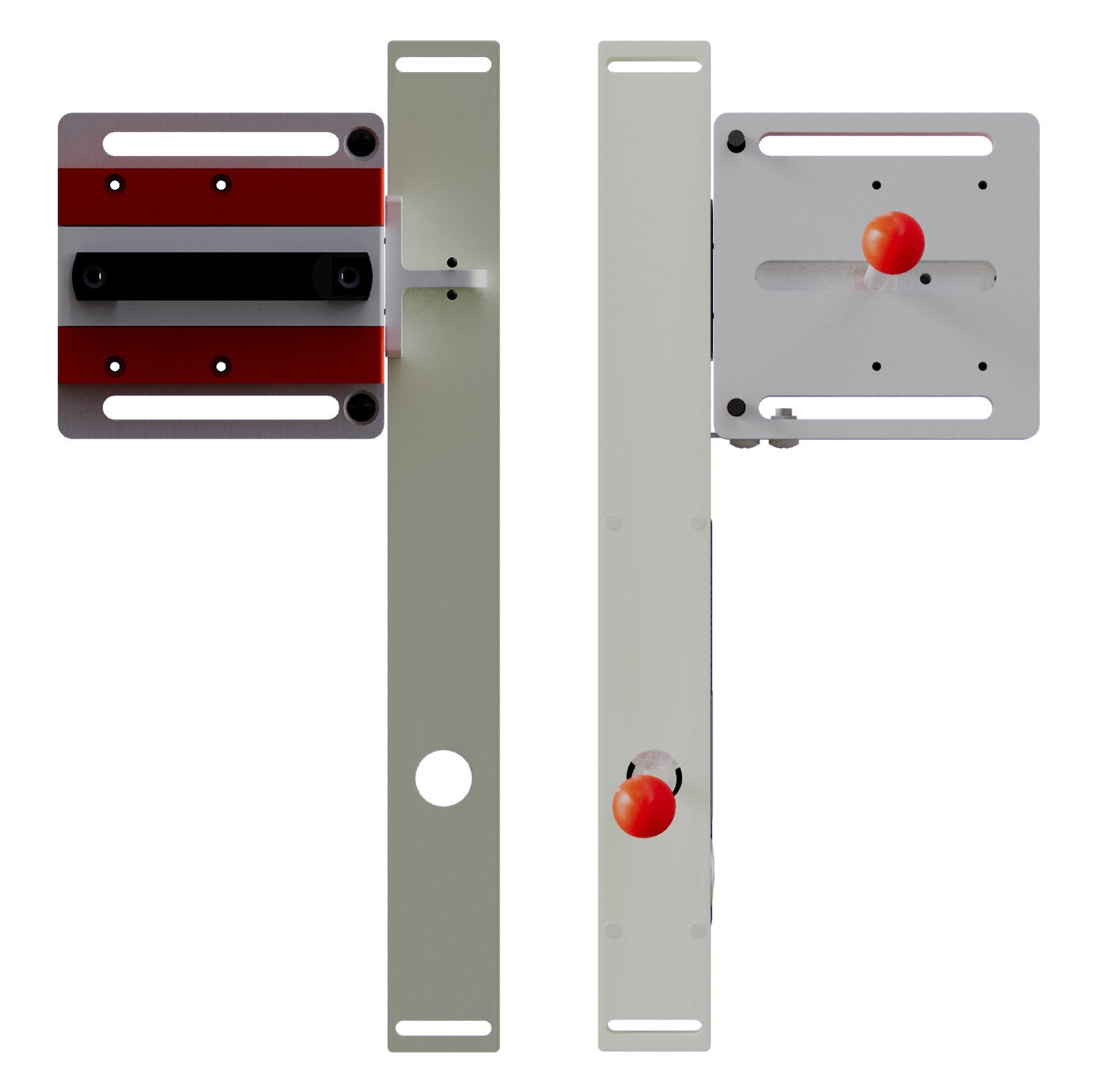

      ▊安全門閂
      型號
      		BS09
      BS10
      BS06
      BS07
      類型
      普通把手（標準）
      帶后置解鎖把手
      定制把手（移門式）
      帶后置解鎖+防撞外殼把手
      配置門鎖
      D3SL-E
      D3SL-E
      D3SL-E
      D3SL-E
      圖片

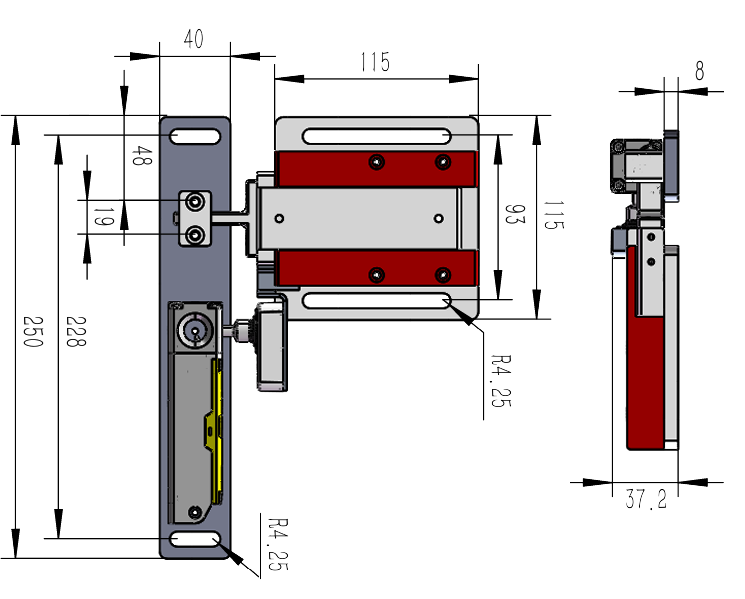

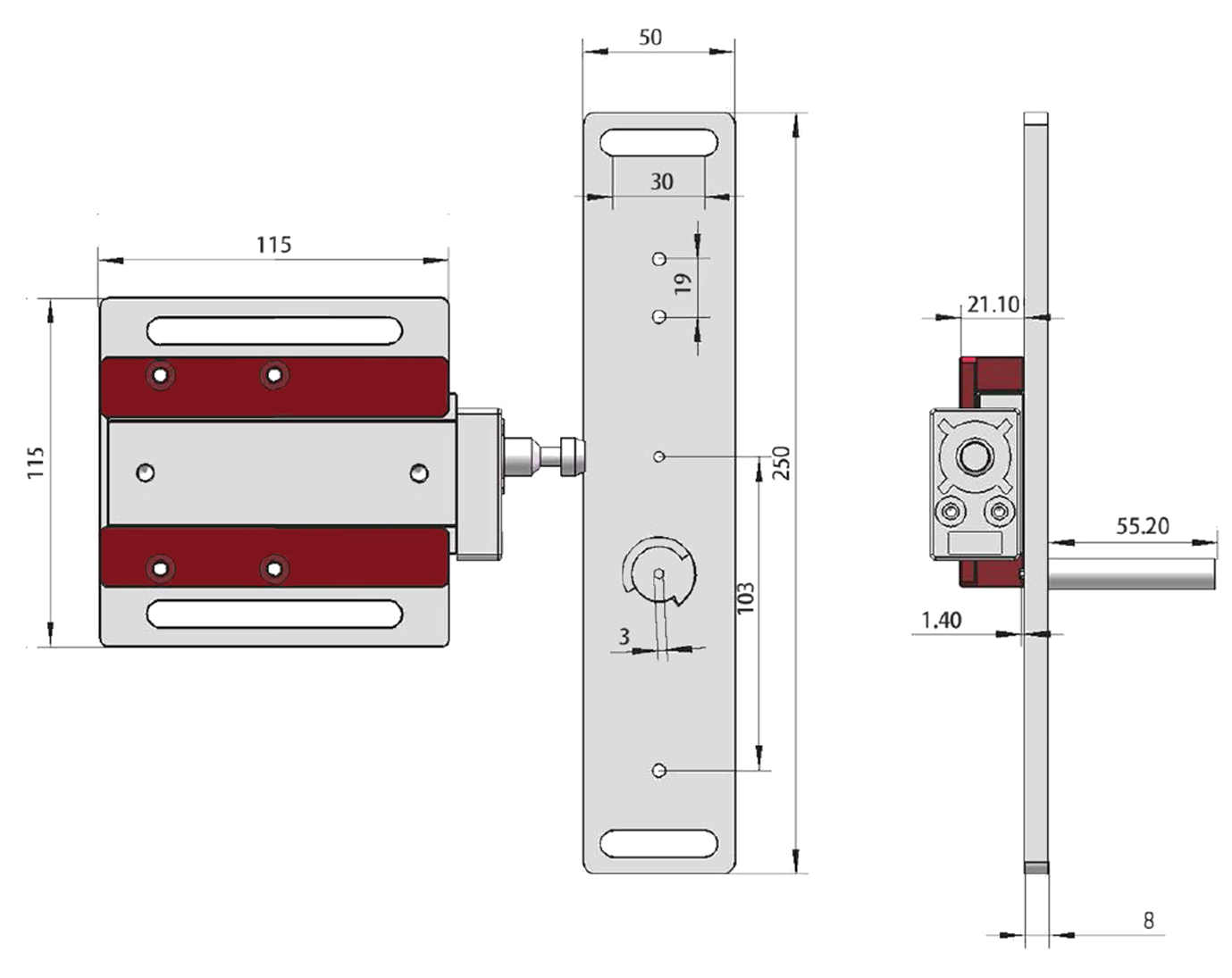

      尺寸圖

      ▊
      技術參數
      鎖定式
      機械鎖定式-上電解鎖
      電磁鎖定式-斷電解鎖
      種類
      標準型
      高功能
      標準型
      高功能
      電纜規格
      末端形狀
      松散電線
      M12連接器
      松散電線
      M12連接器
      芯數
      8
      12
      8
      12
      長度
      3m/5m/10m
      0.3m
      5m/10m
      0.3m
      輸出類型
      PNP/NPN
      PNP
      PNP/NPN
      PNP
      響應時間(ms)※1※2
      鎖定動作
      鎖定→解鎖
      220ms
      320ms
      解鎖→鎖定
      220ms※3
      鎖定
      拉伸強度(Fzh)
      3800以上
      插入位置偏差容許度
      ±2mm
      機械耐久性
      100萬次以上（門操作速度為1m/s）
      容許操作頻率※4
      1HZ
      容許門半徑
      250mm及以上
      手動釋放※5
      		正面、背面
      上電瞬間9W
      穩定后3.5W
      級聯連接
      最多25臺
      控制輸出(OSSD輸出)

      輸出類型
      晶體管輸出×2
      最大負載電流
      PNP：150mA及以下、NPN：100mA及以下
      殘余電壓 (ON時)
      最高2.5V（電纜5m 時）
      OFF時電壓
      最高2.0V（電纜5m時）
      泄漏電流
      最高0.5mA
      最大負載容量
      2.2μF
      負載連線電阻
      最高2.5Ω
      AUX輸出(非安全系輸出)
      輸出類型
      晶體管輸出
      輸出數
      1
      2
      1
      2※6
      最大負載電流
      50mA
      殘余電壓(ON 時)
      最高2.5V（電纜5m時）
      外部輸入(短路電流)
      安全輸入
      約1.5mA×2
      復位/EDM輸入
      —
      約10mA×1
      —
      		約10mA×1
      鎖定控制輸入
      約2.5mA×1
      約2.5mA×2
      約2.5mA×1
      OSS D動作切換輸入
      —
      		約2.5 mA×2※7
      電源
      電源電壓
      DC24V±20%包括紋波(P-P)10% Class2
      消耗功率
      3.4W※8
      保護電路
      電源逆接保護、各輸出短路保護、各輸出浪涌保護、輸出逆接保護
      環境抗耐性
      外殼防護級
      IP65/68
      使用環境溫度
      -20℃至+55℃(無凍結)
      存放環境溫度
      -25℃至+70℃(無凍結)※9
      使用環境濕度
      5%至95%RH
      存放環境濕度
      5%至95%RH
      耐振動性
      10至55Hz、雙振幅 2.0mm、X、Y、Z各方向5分鐘(IEC 60947-5-3)
      耐沖擊性
      30GX、Y、Z各方向6次(IEC 60947-5-3)
      適用規格 (安全)
      EN61508、IEC 61508(SIL2/SIL3)EN 62061、IEC62061(SIL CL2/SIL CL3)
      ENISO 13849-1:2015(PLd、Category 2/PLe、Category 4)
      ENISO 14119(Type4)IEC 60947-5-3、EN 60947-5-3 UL61010-1、
      CAN/CSA-C22.2 No.61010-1
      材質
      傳感器主機
      外殼
      SUS304、鋅合?、PBT、PA66、NBR
      鎖定部
      鋁合?（加硬）、SUS304
      電纜
      PVC
      鑰匙
      外殼
      鋅合?、PBT、NBR
      鎖定部
      SUS304、鋅合金
      說明安裝時兩把鎖的RFID感應間距需要大于50mm
      ※1 IEC60947-5-3規定的Risk Time為150 ms+2ms×(級聯連接總臺數 -1)。
      ※2 將 OSSD動作設成開閉聯動模式時，檢測→非檢測為 20 ms+2ms×(級聯連接總臺數-1)、非檢測→檢測為 30 ms+25 ms ×(級聯連接總臺數-1)。
      ※3 與鑰匙的檢測同時鎖定時為430ms。
      ※4 將OSSD動作設成開閉聯動模式時，門操作容許頻率為3Hz。此時的工作距離為Sao(OFF→ON)=3 mm、Sar(ON→ OFF)=10.5 mm。
      ※5 請不要施加過大的扭矩(0.45N.m以上)。
      ※6 將 OSSD動作設成開閉聯動模式時，AUX輸出數變為1。
      ※7 將OSSD動作設成鎖定聯動模式時，OSSD 動作切換輸入數變為 1。
      ※8 在鎖定控制輸入打開的瞬間，消耗功率會暫時增加(最高 10.5W約 0.2秒)。之后，消耗功率會處于額定范圍內。
      ※9 長期保存時，請在 55℃以下保存。

      ▊

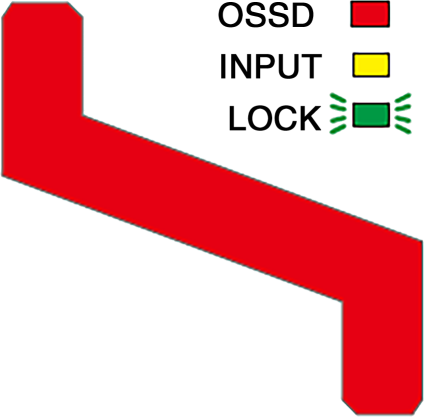

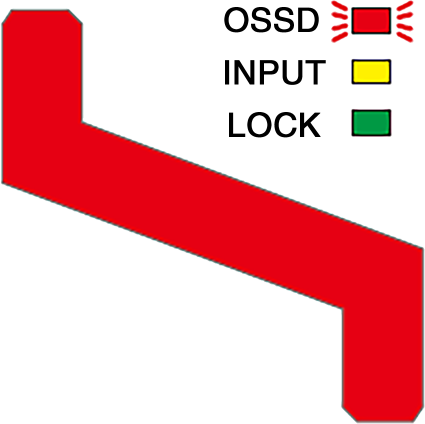

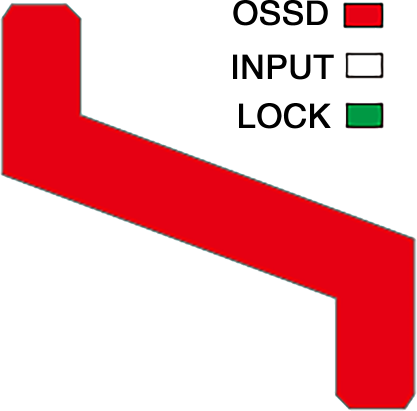

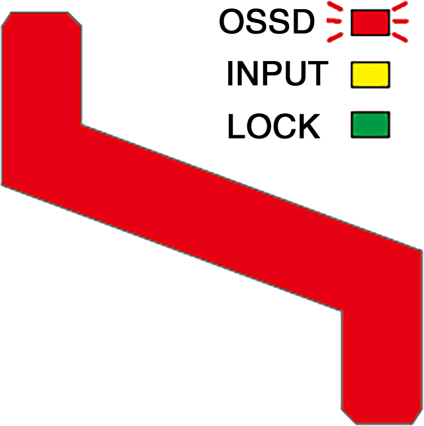

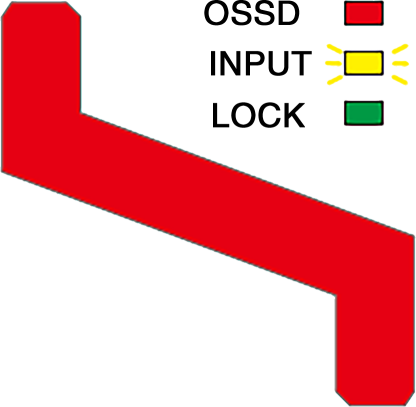

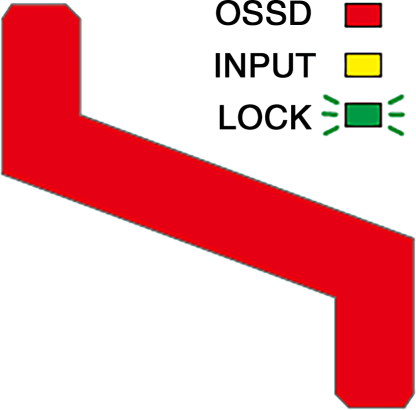

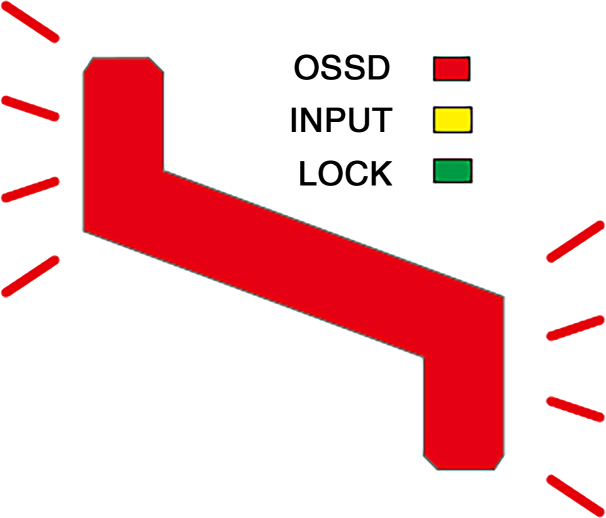

      指示燈說明
      正常工作時LED狀態
      工作狀態
      指示燈
      狀態說明

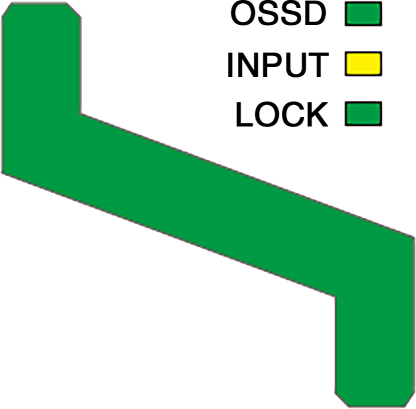

      關門鎖定
      正常輸出
      ??
      工作狀態指示燈：綠燈點亮
      OSSD輸出指示燈：綠燈點亮
      INPUT輸入指示燈：黃燈點亮
      LOCK鎖定指示燈：綠燈點亮
      1.檢測到鑰匙信號正常
      2.檢測到鑰匙插?到位,門關閉
      3.輸入信號正常
      4.鎖定且正常輸出

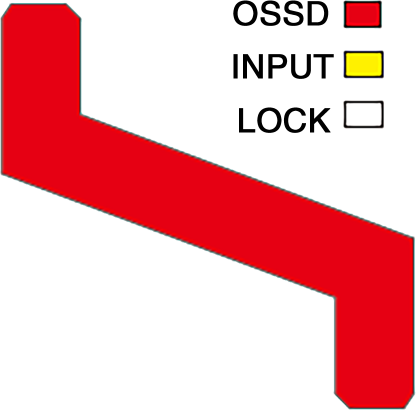

      解鎖開門
      無輸出
      工作狀態指示燈：紅燈點亮
      OSSD輸出指示燈：紅燈點亮
      INPUT輸入指示燈：黃燈點亮
      LOCK鎖定指示燈：熄滅
      1.未檢測到鑰匙信號
      2.未檢測到鑰匙插?到位,門已經打開
      3.輸入信號正常
      4.未鎖定無輸出
      關門未鎖定
      或關門鎖定
      無輸出
      工作狀態指示燈：紅燈點亮
      OSSD輸出指示燈：紅燈點亮
      INPUT輸入指示燈：黃燈點亮
      LOCK鎖定指示燈：綠燈1HZ閃爍
      1.未檢測到鑰匙信號
      2.檢測到鑰匙插入到位,門關閉
      3.輸入信號正常
      4.關門未鎖定：剛關門時沒有檢測到鑰匙信號
      關門鎖定：鎖定后中途沒有檢測到鑰匙信號
      兩種情況都無輸出
      關門鎖定
      無輸出
      工作狀態指示燈：紅燈點亮
      OSSD輸出指示燈：紅燈點亮
      INPUT輸入指示燈：熄滅
      LOCK鎖定指示燈：綠燈點亮
      1.無輸入信號
      2.鎖定無輸出
      關門鎖定
      無輸出
      工作狀態指示燈：紅燈點亮
      OSSD輸出指示燈：紅燈點亮
      INPUT輸入指示燈：黃燈1HZ閃爍
      LOCK鎖定指示燈：綠燈點亮
      1.等待Rest復位信號
      2.鎖定無輸出
      OSSD錯誤
      工作狀態指示燈：紅燈點亮
      OSSD輸出指示燈：紅燈2HZ閃爍
      INPUT輸入指示燈：黃燈點亮
      LOCK鎖定指示燈：綠燈點亮
      1.OSSD發生短路，或者配線不正確。
      2.電感負載導致OSSD受到電壓浪涌。
      3.OSSD受到電氣干擾的影響。
      4.OSSD發生故障。
      5.鎖定無輸出
      EDM錯誤
      工作狀態指示燈：紅燈點亮
      OSSD輸出指示燈：紅燈1HZ閃爍
      INPUT輸入指示燈：黃燈點亮
      LOCK鎖定指示燈：綠燈點亮
      1.EDM輸入未正確配線
      2.鎖定無輸出
      鎖定異常
      工作狀態指示燈：紅燈點亮
      OSSD輸出指示燈：紅燈點亮
      INPUT輸入指示燈：黃燈點亮
      LOCK鎖定指示燈：綠燈2HZ閃爍
      1.電磁鐵錯誤或光耦錯誤
      2.鎖定不確定，?輸出
      硬件故障
      工作狀態指示燈：紅燈1HZ閃爍
      OSSD輸出指示燈：紅燈點亮
      INPUT輸入指示燈：黃燈點亮
      LOCK鎖定指示燈：綠燈點亮
      1.內部故障?檢錯誤
      2.硬件故障
      3.鎖定無輸出

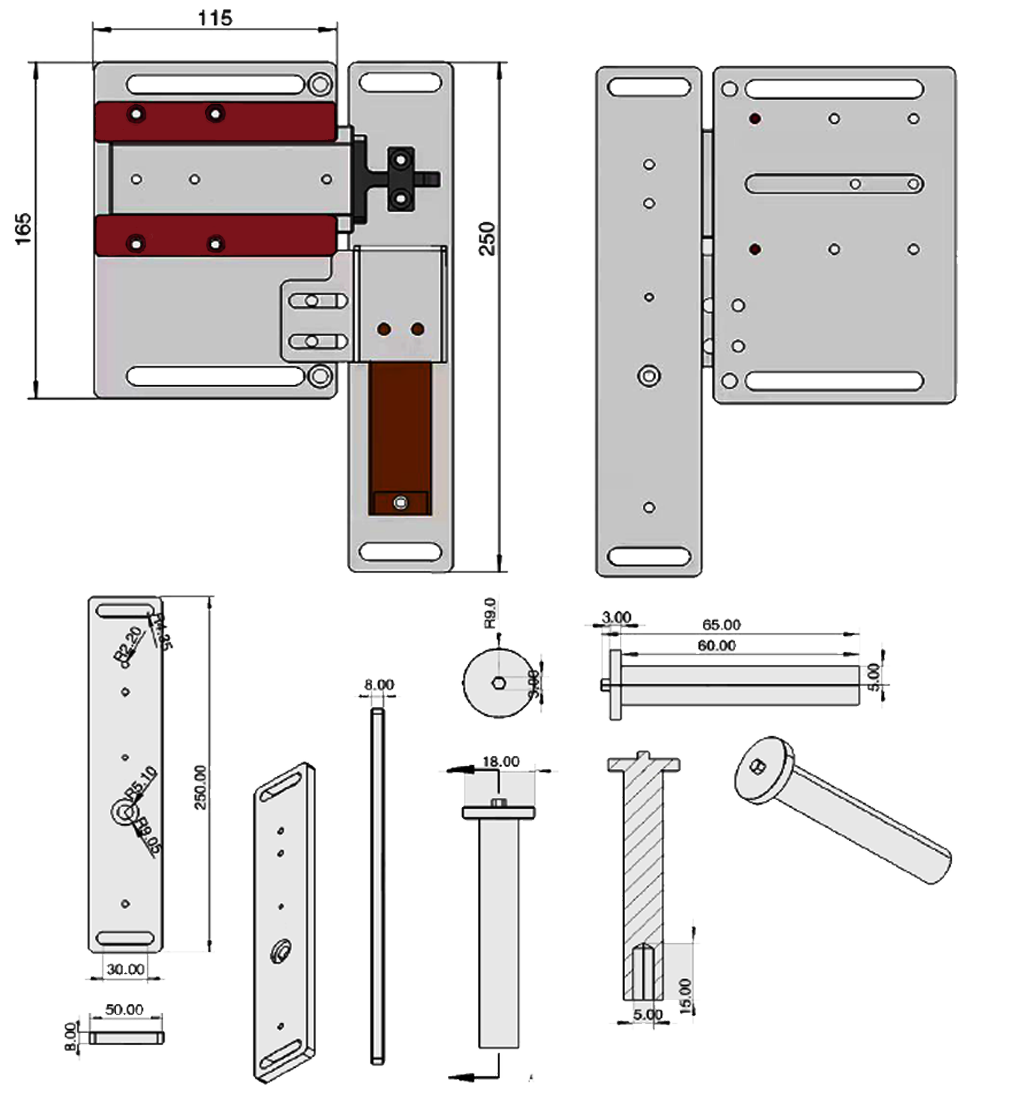

      ▊產品尺寸圖

      注：如需要了解更多詳情，請點擊下方鏈接下載資料。
